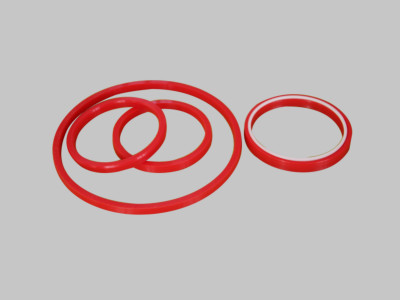

蕾型圈是单向作用拉杆封，其唇口实心结构使唇边外张贴紧密封表面，由于它是实心所以唇边不易翻转。该密封件由丁腈橡胶和夹织物组成，唇口填充丁腈橡胶，适用于高压的液压系统，不磨损而且密封性能好。蕾型密封圈的截面结构虽不同，但密封机理基本一致。在压力作用下，通过密封圈上部的变形，在密封唇的周围产生拉伸—压缩应力，这就使密封唇被推向金属的表面，产生接触应力。随着液体压力的增加，密封唇边形值也随之增大，接触压力也就增大，这样就产生自封的效果。要使蕾形密封圈能在无压静止状态下也能保持密封，则要求密封唇部预先设有一定过盈，即密封唇部截面宽大于槽的宽度，密封圈在缸套沟槽内，密封唇先受到拉伸和压缩，由此产生预应力，将介质密封。这就是蕾型圈在零压和高压下起密封作用的原因。 蕾型密封圈一般由丁腈橡胶和不磨的浸胶织物压制而成。
序 号 | 规格型号 d*D*H | h | H | h1 | B | 序号 | 规格型号 d*D*H | h | H | h1 | B |
1 | NL40*52*10 | 9 ± 0.1 | 13 | 3 ± 0.1 | 6 -0 -0.1 | 14 | NL100*116*13 | 12 ± 0.1 | 17 | 4 ± 0.1 | 8 - 0.03 - 0.1 |
2 | NL45*57*10 | 15 | NL105*121*13 | ||||||||
3 | NL50*62*10 | 16 | NL110*126*13 | ||||||||
4 | NL55*67*10 | 17 | NL115*131*13 | ||||||||
5 | NL60*72*10 | 18 | NL120*136*13 | ||||||||
6 | NL63*75*10 | 19 | NL125*141*13 | ||||||||
7 | NL65*77*10 | 20 | NL130*146*13 | ||||||||
8 | NL70*82*10 | 21 | NL135*151*13 | ||||||||
9 | NL75*87*10 | 22 | NL140*156*13 | ||||||||
10 | NL80*92*10 | 23 | NL145*161*13 | ||||||||
11 | NL85*97*10 | 24 | NL150*166*13 | ||||||||
12 | NL90*102*10 | 25 | NL185*210*13 | ||||||||
13 | NL95*107*10 | 26 | NL235*251*13 | ||||||||
27 | NL160*180*16.5 | 15 ± 0.15 | 20.5 | 4 ± 0.1 | 10 -0 -0.1 | 32 | NL220*240*16.5 | 15 ± 0.15 | 20.5 | 4 ± 0.1 | 10 -0 -0.1 |
28 | NL170*190*16.5 | 33 | NL230*250*16.5 | ||||||||
29 | NL180*200*16.5 | 34 | NL235*255*16.5 | ||||||||
30 | NL185*205*16.5 | 35 | NL290*314*20 | 19 | 22 | 12 | |||||
31 | NL210*230*16.5 | 36 |
一、【技术参数】：
1、产品名称：蕾型密封圈（TGO/S8）；
2、产品材质：丁腈橡胶夹织物；
3、工作温度：-30℃~100；
4、工作压力：≤50Mpa；
5、工作速度：≤0.5m/s；
6、工作介质：液压油、乳化液、水。
二、【产品优点】：
1、良好的低压密封性能；
2、良好的抗挤压性能；上部软胶，受压变形大，为密封部分，底部和密封面为高硬度胶织物层，受压变形小，为承压部分，两者结合后整体弹性好，符合高压密封要求；
3、低的磨擦阻力：采用高硬度胶织物，目的在于提高密封压力，又能防止密封圈被挤入间隙，减小摩擦；
4、良好的不磨性；
5、胶织物表面能保持润滑，提供良好的滑动特性，保证密封面在工作期间的正常运行。
